Hydraulikaggregate planen und fertigen
Aufbau, Komponenten und Funktionsweise
fpe plant und fertigt Hydraulikaggregate für industrielle Anwendungen – von
der technischen Auslegung und Komponentenwahl über Konstruktion und Fertigung bis zu Dokumentation und Inbetriebnahme.
Druck, Volumenstrom, Lastprofil, Bauraum, Regelung und Wartung werden dabei auf die konkrete Anlagenaufgabe abgestimmt.
Auf dieser Seite zeigen wir, wie die zentralen Komponenten zusammenarbeiten und wann eine individuelle Auslegung sinnvoll ist.
• Seit 1991 Hydraulikfachbetrieb | • DIN EN ISO 9001 zertifiziert | • ECM-Freigabe | • autorisiertes ENERPAC Service-Center & autorisierter ENERPAC Distributor |
• Rollstar Service-Partner | • Herstellerunabhängig: Bosch Rexroth, Parker u. a.
Ξ Grundlagen

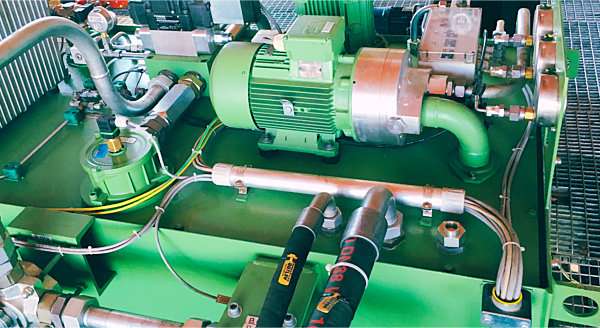

Das Herzstück vieler industrieller Prozesse
Ein Hydraulikaggregat wandelt mechanische Antriebsenergie in hydraulische Energie um. Der Motor treibt die Pumpe an; sie fördert das Hydrauliköl und stellt den benötigten Volumenstrom bereit. Der Betriebsdruck baut sich abhängig von Last und Strömungswiderständen im System auf.
So stellt das Aggregat die Energie für hydraulische Verbraucher wie Zylinder oder Motoren bereit. Aufgrund der Fähigkeit, hohe Kräfte präzise und kontrolliert zu übertragen, eignen sich Hydraulikaggregate für viele Anwendungen im Maschinenbau, in der Stahlindustrie, der Energiewirtschaft oder der Kreislaufwirtschaft besonders gut.
Sie lassen sich nach unterschiedlichen Kriterien einordnen, etwa nach Einsatzbereich (mobil / stationär) oder nach Art der eingesetzten Pumpe. Hochwertige Komponenten und regelmäßige Wartung entscheiden über die Lebensdauer der Anlage – ein Grund, warum die richtige Planung am Anfang jedes Projekts steht.
Ξ Komponenten
Aus diesen Bauteilen besteht ein Hydraulikaggregat
Antriebsmotor
Treibt die Hydraulikpumpe an – je nach Anwendung elektrisch, verbrennungsmotorisch oder über einen mechanischen Antrieb.
Hydraulikpumpe
Fördert das Hydrauliköl und stellt den erforderlichen Volumenstrom bereit. Der Druck entsteht abhängig von Last und Widerstand im System.
Öltank
Speichert und konditioniert das Hydrauliköl. Er unterstützt Wärmeabgabe, Entlüftung und die Abscheidung von Verunreinigungen.
Ventile
Steuern Richtung, Druck und Volumenstrom des Hydrauliköls.
Filter
Reduzieren partikuläre Verunreinigungen im Hydrauliköl entsprechend der gewählten Filterfeinheit.
Steuerung
Verarbeitet Sensor- und Sollwerte und koordiniert Ventile, Pumpenantrieb und Überwachung – je nach Auslegung auch für Diagnose und Fernzugriff.
Ξ Hydraulik trifft Elektrik
Hydraulik und elektrische Antriebstechnik gezielt kombinieren
Ihre Fähigkeit, hohe Kräfte kontrolliert zu übertragen, macht Hydraulik für viele industrielle Anwendungen besonders geeignet.
Hydraulische Systeme lassen sich gezielt mit geregelten elektrischen Antrieben, Sensorik und moderner Steuerungstechnik kombinieren.
Drehzahlgeregelte Elektro- und Servoantriebe ermöglichen einen bedarfsgerechten Pumpenbetrieb. Präzise Bewegungen entstehen im Zusammenspiel mit Sensorik, Ventiltechnik und Regelung.
Welche Lösung technisch und wirtschaftlich sinnvoll ist, hängt vom Lastprofil, der geforderten Dynamik und den Betriebszeiten der Anlage ab.
- Bedarfsgerechte Drehzahlregelung statt dauerhaftem Volumenstrom
- Potenzial für geringeren Energieverbrauch und Geräuschpegel
- Einbindung in Maschinensteuerung, Sensorik und Diagnose
Ξ Von der Theorie zur Auslegung
Wann ein individuelles Hydraulikaggregat sinnvoll wird
Die Grundkomponenten sind ähnlich – ihre Dimensionierung und Kombination entscheidet jedoch darüber, ob das Aggregat zur realen Anwendung passt.
Bauraum ist begrenzt
Tank, Pumpe, Kühler und Ventiltechnik werden auf die verfügbare Einbausituation abgestimmt.
Lastprofil ist anspruchsvoll
Druck, Volumenstrom und Regelung werden auf reale Betriebszustände statt auf einen pauschalen Nennpunkt ausgelegt.
Verfügbarkeit zählt
Komponentenwahl berücksichtigt neben Technik auch Wartung, Ersatzteilversorgung und spätere Instandhaltung.
Ξ Weiterdenken
Passende Themen zur Projektierung
Direkte Wege zu den Themen, die in der Praxis häufig zusammengehören.
Tank, Pumpe, Antrieb und Systemart auswählen.
Von der Auslegung bis zur Inbetriebnahme.
Bestehende Systeme gezielt modernisieren.
Konkrete Kennwerte einer realen Auslegung.
Ξ Häufige Fragen
Häufige Fragen zu Hydraulikaggregaten
Aus welchen Komponenten besteht ein Hydraulikaggregat?
Ein Hydraulikaggregat besteht typischerweise aus Antriebsmotor, Hydraulikpumpe, Tank, Ventiltechnik, Filtration und Steuerung. Der Motor treibt die Pumpe an. Diese stellt den Volumenstrom bereit; der Druck baut sich abhängig von Last und Strömungswiderstand auf. Tank, Filter und gegebenenfalls Kühler sorgen für geeignete Ölbedingungen. Ventile steuern Richtung, Druck und Volumenstrom.
Was ist der Unterschied zwischen mobilen und stationären Hydraulikaggregaten?
Mobile Hydraulikaggregate sind für wechselnde Einsatzorte oder den Einbau in mobile Maschinen und Fahrzeuge ausgelegt. Stationäre Aggregate sind fest in Maschinen oder Industrieanlagen integriert. Neben dem Aufstellort unterscheiden sich die Ausführungen unter anderem bei Antrieb, Kühlung, Schutzart, Bauraum, Schwingungsbeanspruchung und Umgebungsbedingungen.
Lässt sich ein Hydraulikaggregat mit elektrischem Antrieb nachrüsten?
In vielen Fällen ja. Drehzahlgeregelte Elektro- oder Servoantriebe lassen sich im Rahmen eines Retrofits in bestehende Systeme integrieren. Ob dies technisch und wirtschaftlich sinnvoll ist, hängt unter anderem von Pumpe, Lastprofil, Steuerung, Bauraum und Zustand der vorhandenen Anlage ab.
